Spuitgieten van prototypes

Wat is het spuitgieten van prototypes?

Amberkleurige slangkoppeling, spuitgieten van prototypes door Norck

Bij spuitgietprojecten worden hoofdzakelijk drie soorten matrijzen gebruikt: prototypematrijzen, bridge-matrijzen en productiematrijzen.

Precisieproductie waarop ingenieurs en onderzoekers bij Fortune 500-bedrijven vertrouwen

Productie-ervaring waarop toonaangevende wereldwijde bedrijven vertrouwen.

  • Lockheed Martin
  • Nucor Insulated Panel Group
  • Sumitomo Electric Interconnect Products
  • Saint-Gobain Performance Plastics Pampus GmbH
  • 3M
  • FritoLay
  • Parker Hannifin Corporation
  • Lear Corporation
  • Boston Scientific
  • General Dynamics – OTS Canada
  • Land O'Lakes
  • ITW Food Equipment
  • KLA-Tencor
  • Fastenal
  • Volvo Construction Equipment
  • Saft Batteries
  • Hemlock Semiconductor

Norck: snelle prototypematrijzen voor snelle iteraties bij spuitgieten

Norck levert oplossingen voor snelle prototypematrijzen voor spuitgieten, waarmee bedrijven in uiteenlopende sectoren ontwerpen valideren, functionaliteit testen en snel en kosteneffectief de brug naar productie slaan.

Hoe wordt het geproduceerd?

Elektronicabehuizing, spuitgieten van prototypes door Norck

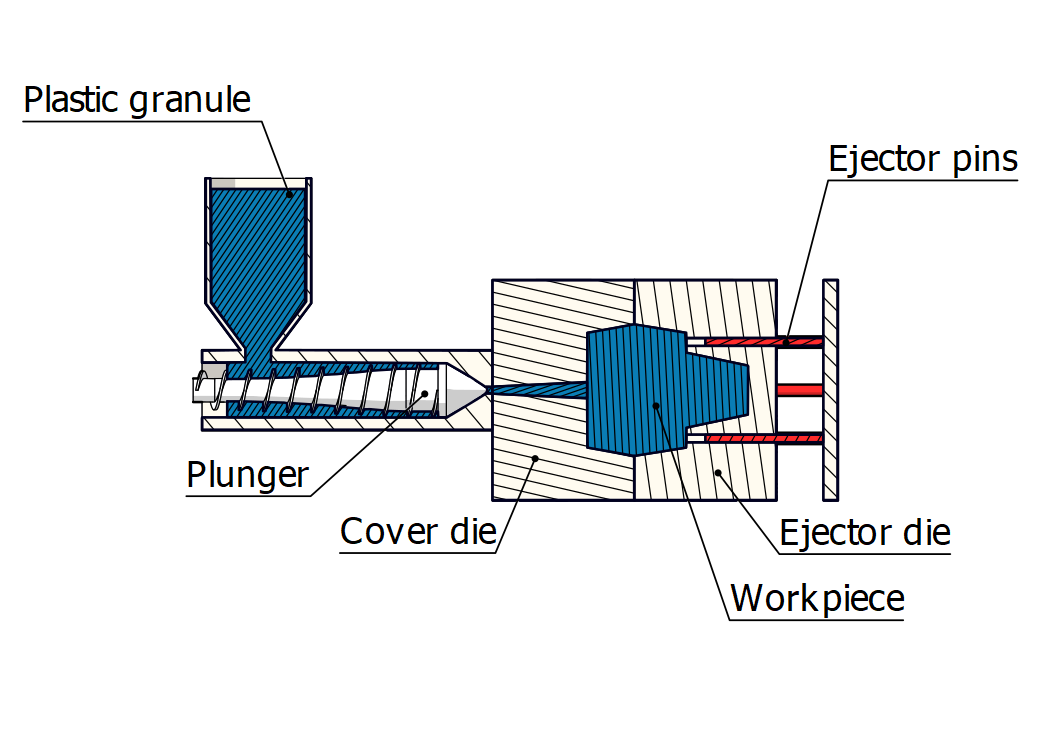

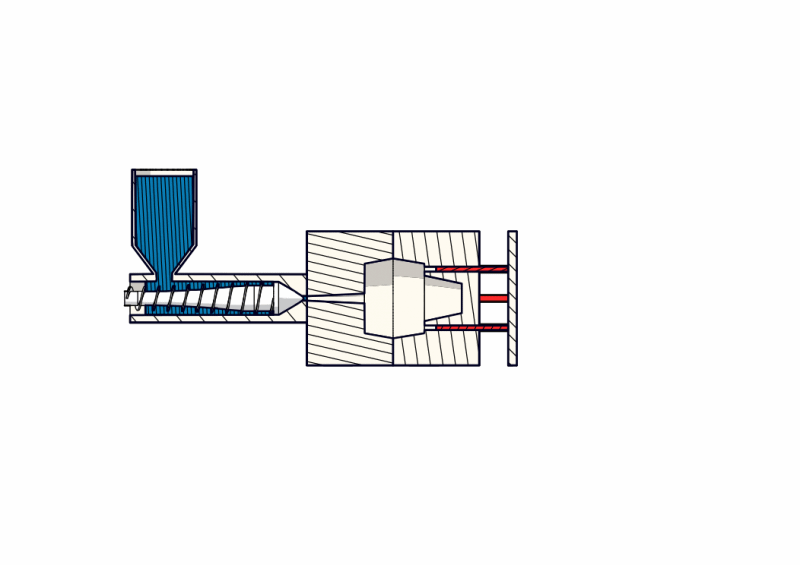

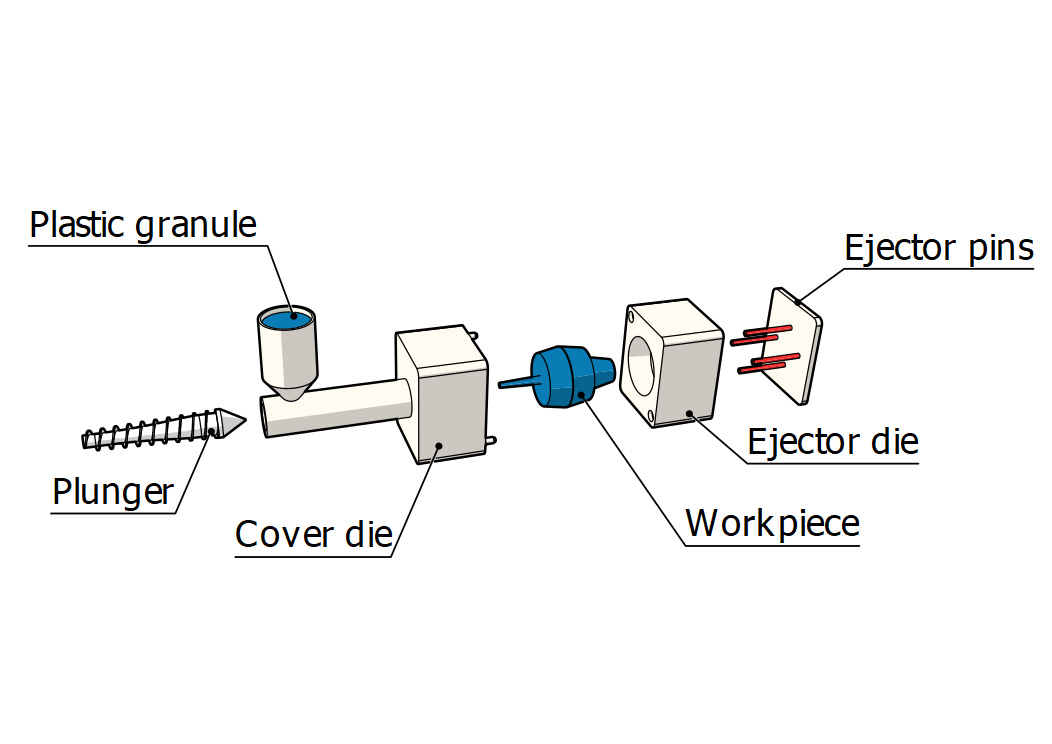

Het spuitgieten van prototypes verloopt in vier stappen:

1. Plastificeren: De kunststofkorrels worden met een roterende schroef van de trechter naar de matrijs getransporteerd en met verwarmingselementen gesmolten.

2. Inspuiten: De schroef beweegt naar voren om de druk in de inspuitkamer te verhogen en de gesmolten kunststof in de matrijs te spuiten. De twee matrijshelften blijven gesloten totdat de kunststof is gestold.

3. Koelen: Na het inspuiten wordt de gesmolten kunststof via een koelcircuit afgekoeld tot deze vast is. De schroef blijft op zijn plaats om de druk in de matrijs te handhaven.

4. Uitstoten: Zodra de gesmolten kunststof via het koelcircuit is gestold, wordt de matrijs geopend en wordt het onderdeel met uitstootpennen uitgestoten. De schroef trekt zich terug ter voorbereiding op de volgende injectie.

Voor een volledig functioneel onderdeel kan extra bewerking nodig zijn voor kenmerken die niet met het spuitgieten van prototypes kunnen worden gemaakt, zoals draadtappen. Het ontworpen onderdeel moet voldoen aan de ontwerprichtlijnen voor het spuitgieten van prototypes.

Wat zijn de voor- en nadelen van het spuitgieten van prototypes?

Handgreep, spuitgieten van prototypes door Norck

Het spuitgieten van prototypes biedt veel voordelen:• Kosteneffectief: De kosten zijn lager dankzij het materiaal van de prototypematrijs (aluminium/zacht staal)• Nauwkeurige onderdelen: Prototypematrijzen zijn ideaal voor prototyping, beter dan 3D-printen, omdat ze nauwkeurige details produceren met afmetingen die overeenkomen met de CAD-modellen.• Ontwerpvalidatie:
Helpt ontwerpers en klanten om vóór de start van de productiematrijs te beslissen over de vorm, materialen, afwerkingen, kenmerken, spleten en texturen van een onderdeel
Er zijn echter ook enkele nadelen:

- Productie in kleine series: per matrijs kan slechts één holte worden gemaakt
- Snelle slijtage: <500 shots
- Beperkte aanpassingen: kan niet worden gelast (materiaal toevoegen)

WAT ZEGGEN ONZE KLANTEN?

Toewijding aan kwaliteitsnormen

ISO-certificering van Norck

Norck is gecertificeerd volgens het kwaliteitsmanagementsysteem ISO 9001:2015, wat de toewijding aan uitmuntendheid onderstreept. Belangrijke aspecten zijn onder meer:

  • Internationale normen: alle processen sluiten aan op wereldwijd erkende kwaliteitsbenchmarks.

  • Klantgerichte aanpak: klanttevredenheid staat voorop dankzij consistente en betrouwbare service.

  • Continue verbetering: de nadruk ligt op het optimaliseren van activiteiten en workflows.

  • Operationele excellentie: efficiëntie en betrouwbaarheid in alle activiteiten.

Deze certificering weerspiegelt de blijvende inzet van Norck voor kwaliteit en prestaties.

Het spuitgieten van prototypes wordt gebruikt voor spuitgieten in kleine series om een ontwerp te valideren op functionaliteit, uiterlijk en assemblage.

De matrijs is gemaakt van aluminium of zacht staal en is daardoor kosteneffectief in vergelijking met een productiematrijs. Door het zachte materiaal kan de matrijs echter snel slijten.

Snelle prototypematrijzen voor spuitgieten van Norck
Spuitgieten
Mogelijkheden
  • Rapid tooling: Aluminium of zachte matrijzen voor snellere, voordeligere matrijzen
  • Kleine tot middelgrote series: Schaalbare onderdelen voor tests, feedback en pilotlanceringen
  • Productieachtige materialen: Technische thermoplasten voor realistische resultaten
  • Ontwerpflexibiliteit: Eenvoudige aanpassingen zonder grote vertraging van de matrijs
  • Afwerking en assemblage: Complete onderdelen met ondersteuning bij nabewerking
Waarom Norck?
  • Snellere time-to-market dankzij praktijktests
  • Betaalbare ontwerpvalidatie vóór de investering in productiematrijzen
  • Functionele prototypes met productienauwkeurigheid
  • Langdurige ondersteuning, van prototyping tot lancering
Formulier

Norck: uw datagedreven partner voor uitstekende productie op aanvraag

Norck is een toonaangevend, technologiegedreven productiebedrijf, gespecialiseerd in CNC-bewerking, 3D-printen, plaatbewerking en spuitgieten. Onze intelligente, datagedreven aanpak staat garant voor uitzonderlijke kwaliteit, geoptimaliseerde kosten en een naadloos beheer van de toeleveringsketen voor bedrijven wereldwijd.

Belangrijkste diensten:

Waarom kiezen voor Norck?

  • AI-gestuurde productie: data en AI optimaliseren onze processen voor superieure kwaliteit, minimale kosten en volledig inzicht in de toeleveringsketen.
  • Enorme productiecapaciteit: ons uitgebreide partnernetwerk in Europa en de VS garandeert productie in zowel kleine als grote series.
  • End-to-end-expertise: ons team van engineers, datawetenschappers en productontwikkelaars zorgt voor design for manufacturability en een ongeëvenaarde service.
  • Alles uit één hand: Norck stroomlijnt uw toeleveringsketen, verlaagt uw overheadkosten, vergroot uw inkoopkracht en levert just-in-time.
  • Online spuitgieten van prototypes: met de online diensten van Norck voor het spuitgieten van prototypes brengt u uw ideeën snel, eenvoudig en betrouwbaar tot leven met hoogwaardige onderdelen op maat.
  • Spuitgieten van prototypes bij u in de buurt: uw zoektocht naar diensten voor het spuitgieten van prototypes eindigt hier. Norck biedt engineering- en productieondersteuning op maat, afgestemd op de unieke behoeften van uw project. Of u nu een lokaal bedrijf bent of online zoekt, ons deskundige team levert hoogwaardige oplossingen op maat voor het spuitgieten van prototypes om uw ontwerpen tot leven te brengen.

Ervaar het verschil met Norck. Vraag vandaag nog snel een offerte aan voor uw productiebehoeften!

Veelgestelde vragen

1. Wat is het spuitgieten van prototypes en hoe werkt het?

Het spuitgieten van prototypes is een productieproces waarmee kunststof prototypeonderdelen vóór de serieproductie worden geproduceerd op basis van door de klant aangeleverde CAD-bestanden of technische tekeningen. Het helpt om tijdens de productontwikkeling het ontwerp, de pasvorm en de functionaliteit van onderdelen te evalueren. Is uw ontwerp klaar? Dan kunt u een offerte aanvragen met uw projectspecificaties.

2. Waarom kiezen voor kunststofspuitgieten van prototypes?

Kunststofspuitgieten van prototypes is een praktische oplossing om vóór de serieproductie prototypeonderdelen te produceren die aan de ontwerpeisen van de klant voldoen. Op basis van door de klant aangeleverde CAD-bestanden of technische tekeningen ondersteunt het de ontwerpverificatie door componenten volgens de projectspecificaties te produceren.

3. Waarvoor wordt het snel spuitgieten van prototypes gebruikt?

Het snel spuitgieten van prototypes wordt gebruikt om kunststof prototypeonderdelen te produceren voor productontwikkeling en ontwerpevaluatie vóór de serieproductie. Het proces produceert componenten op basis van door de klant aangeleverde CAD-bestanden of technische tekeningen, zodat ontwerpen kunnen worden beoordeeld en geëvalueerd voordat productieonderdelen worden vervaardigd.

4. Hoe ondersteunen prototypematrijzen voor spuitgieten de productontwikkeling?

Prototypematrijzen voor spuitgieten worden gebruikt om kunststof prototypeonderdelen te produceren waarmee productontwerpen vóór de serieproductie kunnen worden geëvalueerd. Ze maken het mogelijk prototypecomponenten volgens de specificaties van de klant te produceren, zodat de ontwerpeisen tijdens het productontwikkelingsproces kunnen worden beoordeeld.

5. Hoe vraag ik rapid prototyping met spuitgieten aan?

Om rapid prototyping met spuitgieten aan te vragen, stuurt u uw CAD-bestanden of technische tekeningen in, samen met uw materiaaleisen, aantallen en projectspecificaties. Met volledige projectinformatie kan Norck uw productie-eisen beoordelen en een nauwkeurige offerte opstellen voor uw project voor het spuitgieten van prototypes. Is uw ontwerp klaar? Dan kunt u een offerte aanvragen door uw projectgegevens in te sturen.
