Wire EDM - draadvonkmachines

Norck, een toonaangevend digitaal productiebedrijf, levert uiterst betrouwbare, topkwaliteit en snelle draadvonkmachines (Wire EDM) voor een groot aantal industrieën, waaronder lucht- en ruimtevaart, defensie, robotica, industrie, auto's, elektronica, energie, hardware en consumentenproducten. Ons team van hooggekwalificeerde ingenieurs en geavanceerde faciliteiten zal u voorzien van kwaliteitsproducten met de snelste doorlooptijd tegen een concurrerende prijs. Of u nu hoog volume productieprojecten of rapid prototyping behoeften heeft, Norck kan het aan met de resultaten beter dan verwacht.

Klik hier voor een offerte voor uw volgende project.

Laten we u nu wat inzicht geven in hoe Norck onderdelen produceert met Wire EDM.

Wat is EDM?

Het is een thermisch snijproces van metalen onderdelen met behulp van een elektrische hoogspanningsontlading, vandaar de naam EDM (Electrical discharge machining). Bij deze techniek verhitten elektrische ontladingen (vonken) een metalen vorm die door het werkstuk graaft.

Wat zijn de voordelen van EDM?

EDM biedt meer voordelen dan traditionele snijmethoden:

- Nauwkeurigheid: EDM biedt hoge toleranties en is nauwkeuriger dan laser- en waterstraalsnijden.

- Schone sneden: Er is geen impact op het materiaal. Dus geen materiaalvervorming en geen nabewerking nodig.

- Materiaaldikte: Dit proces snijdt door dikke en dunne materialen. En omdat het materiaal geen impact heeft, kan het taaie en broze materialen snijden. Het nadeel is dat het alleen geleidende materialen kan snijden

- Kosteneffectief: Het snijgereedschap (draad) is ongeveer 0,2 mm, en de snede heeft geen verspild materiaal, waardoor dit proces zeer kosteneffectief is.

- Complexe vormen: EDM-machines kunnen snel eenvoudige of complexe vormen vormen. Het is een efficiënt proces, maar vereist goed opgeleid personeel om de machines te bedienen en te programmeren.

Hoe wordt het gemaakt?

1. EDM

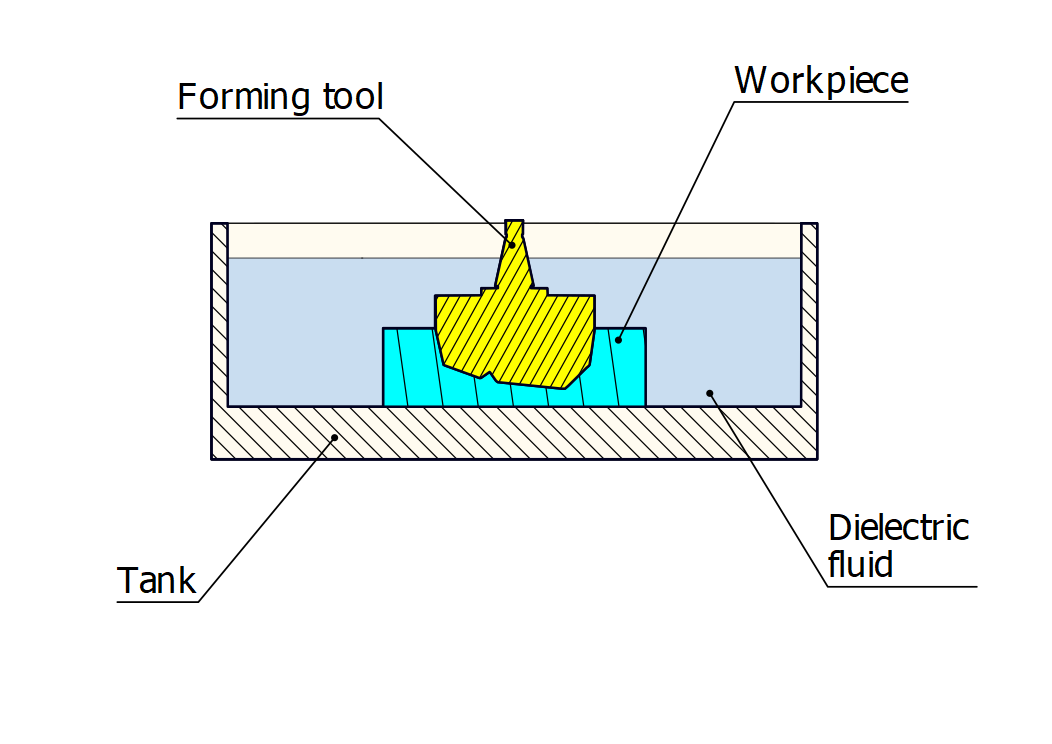

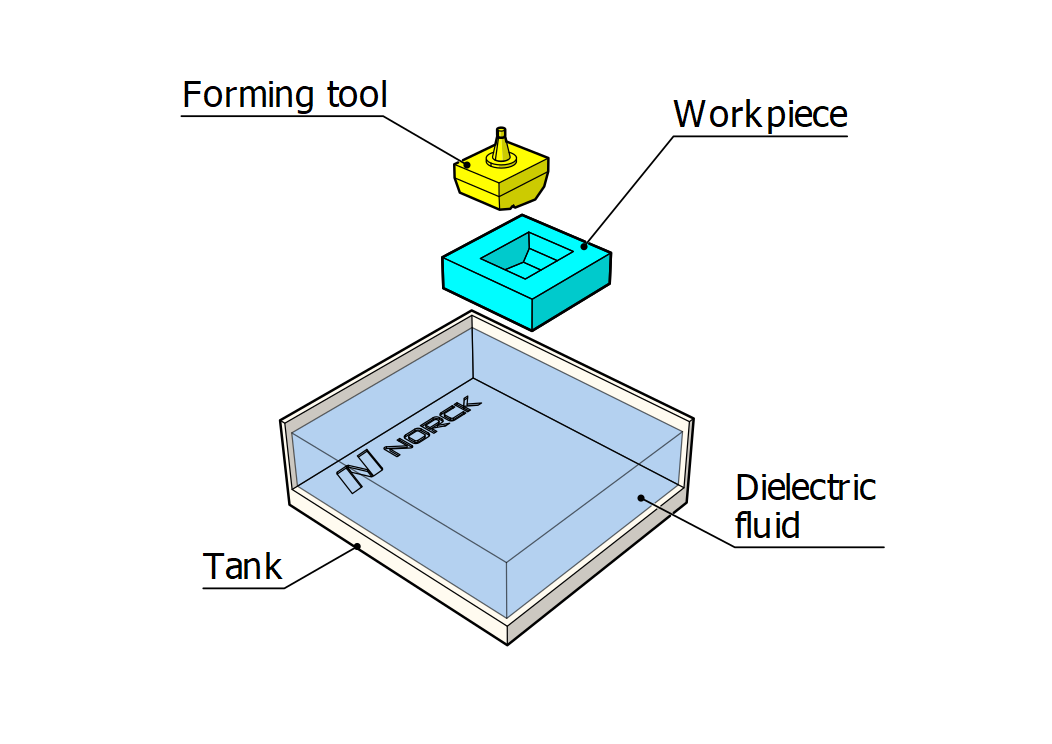

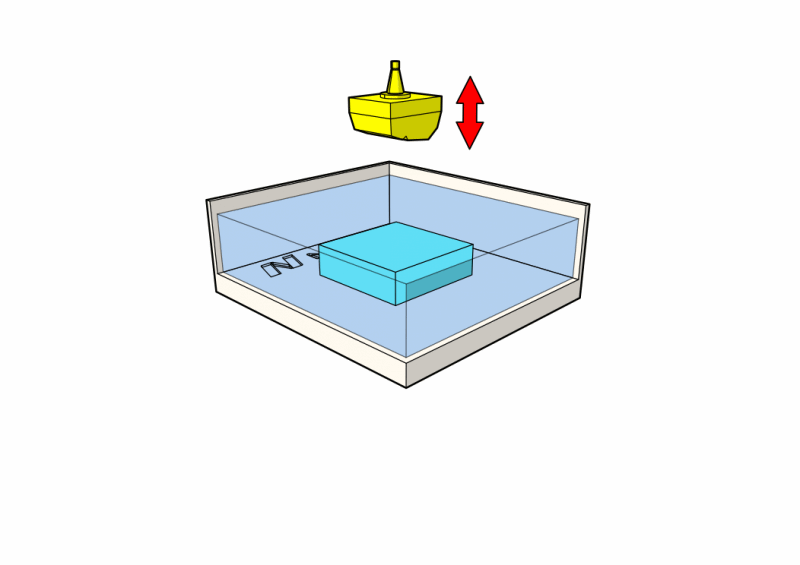

Het werkstuk wordt in een tank geplaatst en ondergedompeld in een gedeïoniseerde of diëlektrische vloeistof om slijtage van het gereedschap te voorkomen. De EDM-machine gebruikt elektrische ontladingen tussen een vormgereedschap en het werkstuk, aangezien de ontladingen (vonken) materiaal verwijderen waar het vormgereedschap en het werkstuk elkaar raken.

Het materiaal van het omvormgereedschap is grafiet of koper, dat de complementaire vorm van het gewenste lichaam heeft. De EDM-machine gebruikt een CNC om de baan van de snede te controleren.

EDM graveren kan geen ondersnijdingen hebben, en het kan geen draden maken. De gewenste vormen mogen geen ondersnijdingen of draden bevatten.

Elektro-ontladingsbewerking

2. Draad EDM

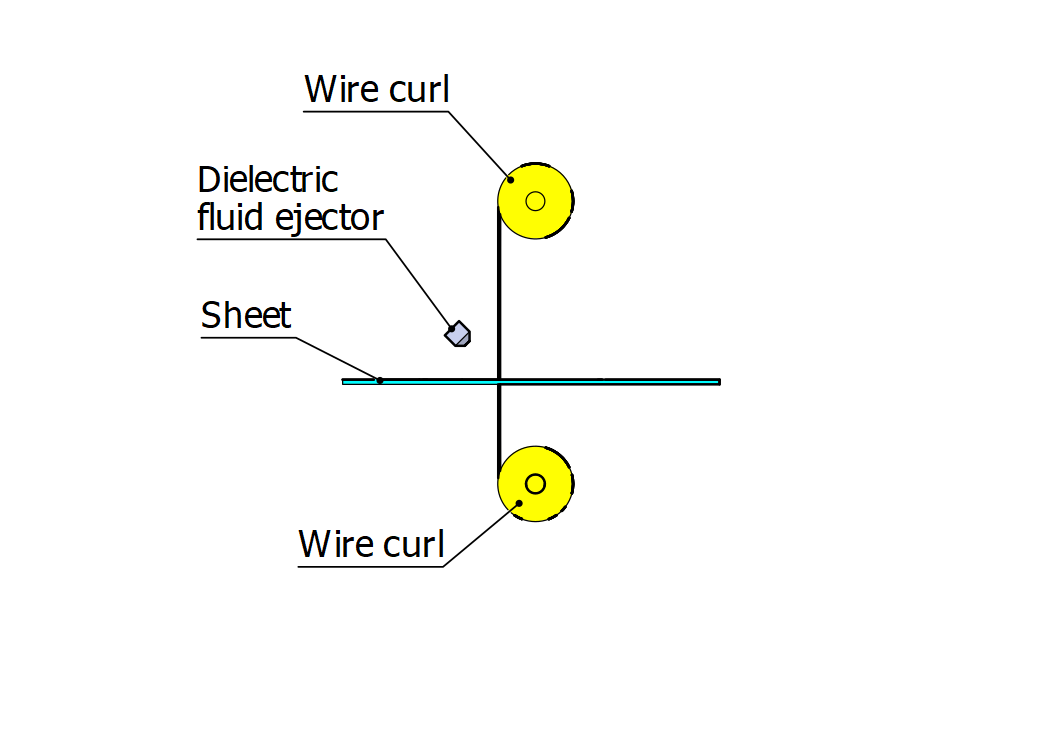

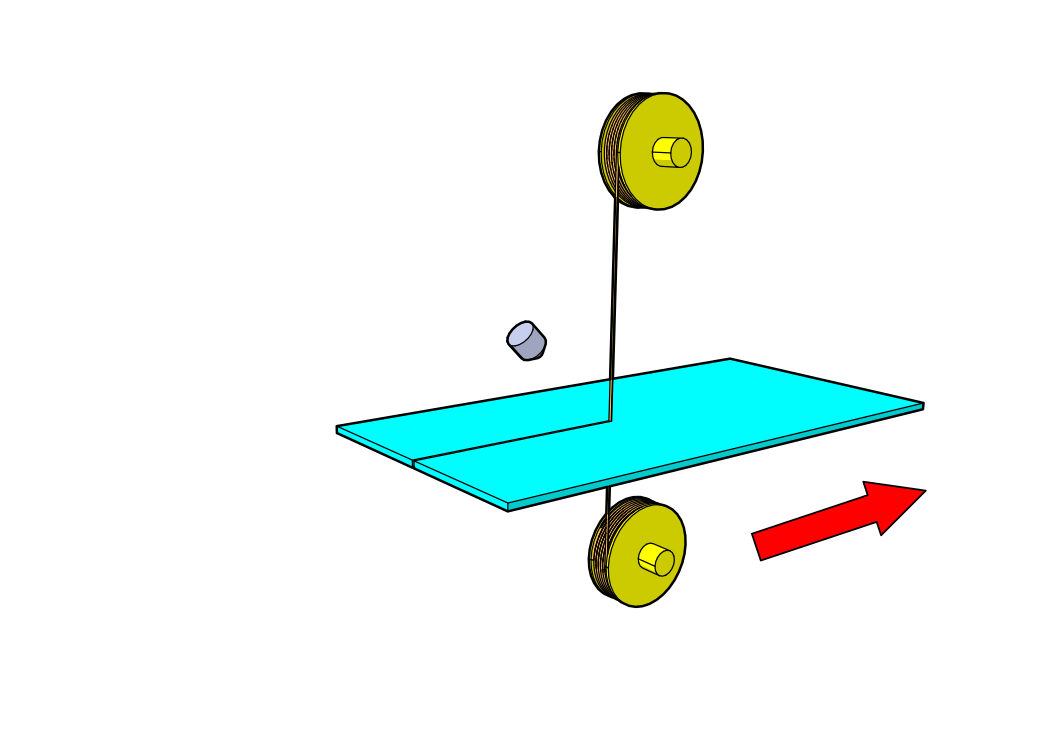

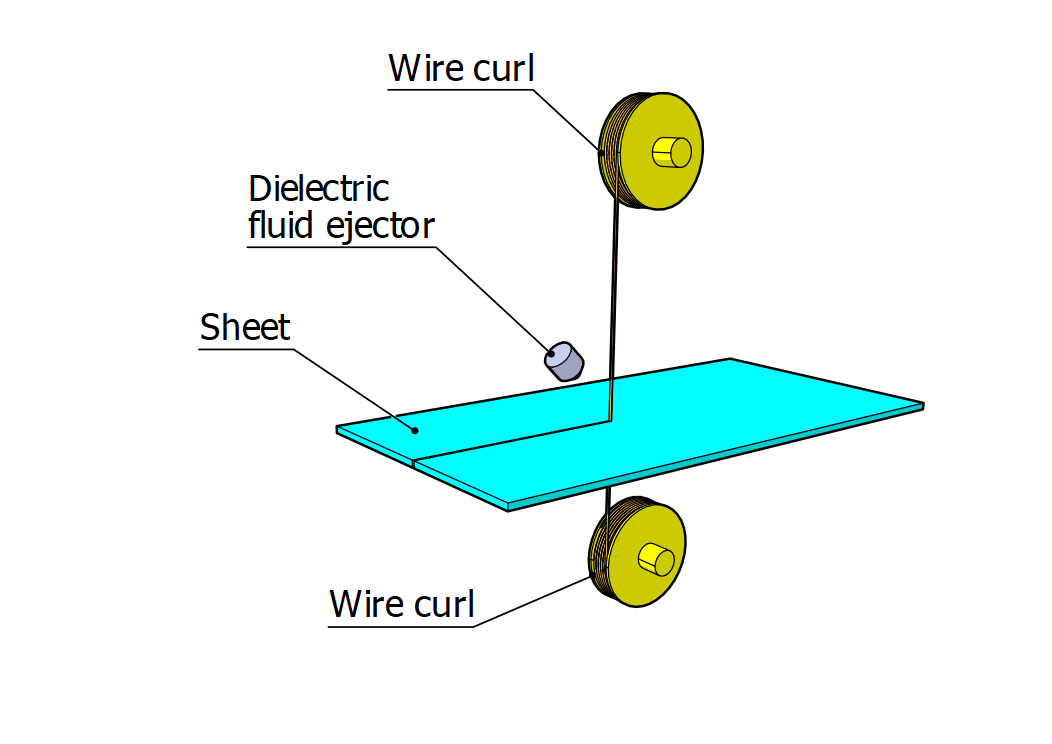

Eerst wordt een gat in het materiaal gemaakt, waarna de snijdraad wordt doorgevoerd. De snijdraad komt in een draadspoel en gaat door het materiaal om te worden opgevangen in een andere draadspoel.

De draadvonkmachine maakt gebruik van elektrische ontladingen tussen de draad (de elektrode) en het werkstuk, aangezien de ontladingen (vonken) materiaal verwijderen waar de draad het werkstuk raakt. Om slijtage van de draad te voorkomen, gebruiken we gedeïoniseerde of diëlektrische vloeistof. De draadvonkmachine gebruikt een CNC om het traject van de snede te controleren.

De draadvonkmachine kan afwijken van het normale werkstuk om onder een hoek te snijden. Dit proces kan geen draden maken.

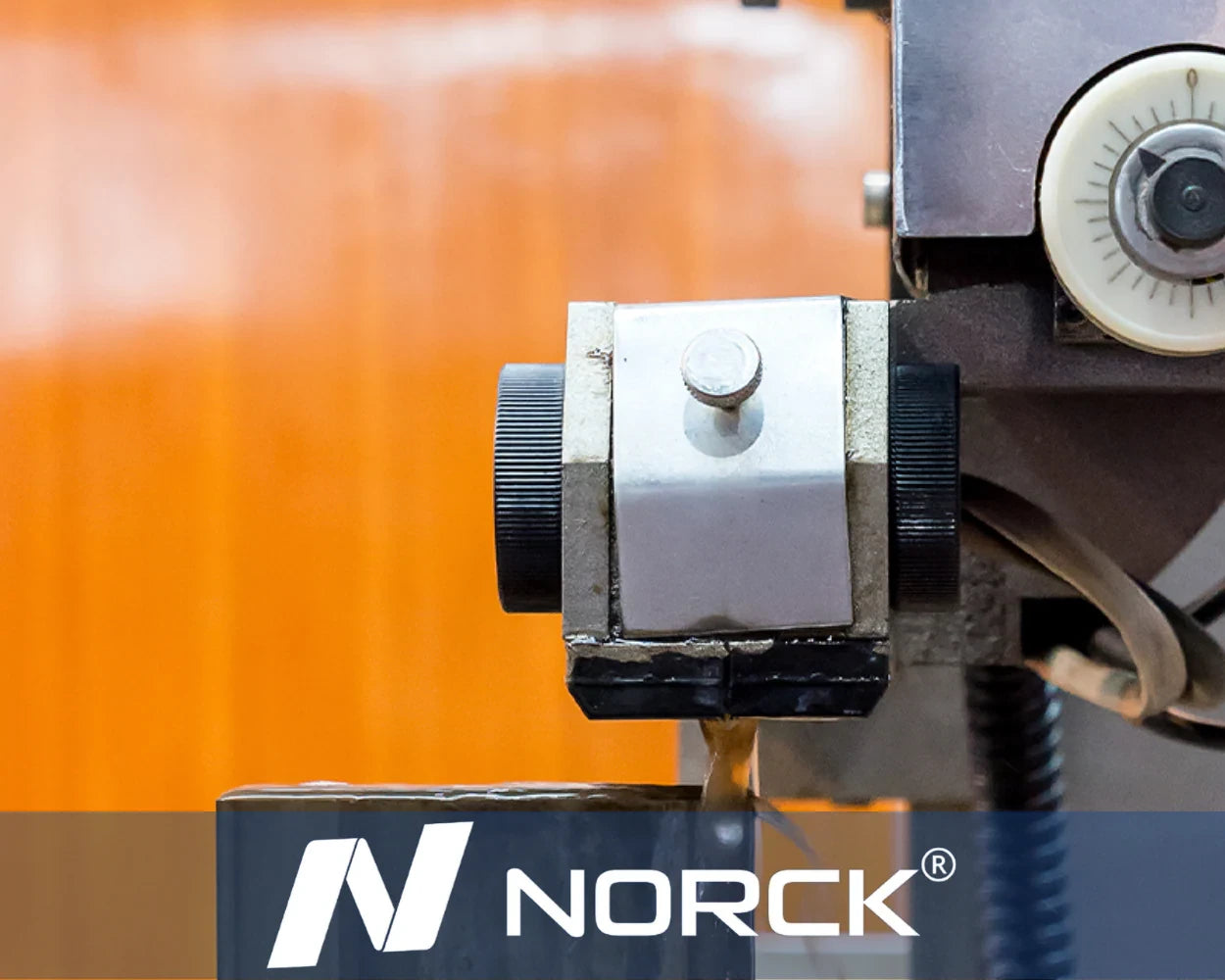

Wire EDM
