Norck verzorgt CNC-draaiwerk voor prototypes en productieseries van ronde precisieonderdelen: assen, pennen, bussen, afstandhouders, fittingen en componenten met schroefdraad. Als producent van CNC-draaiwerk met een gekwalificeerd netwerk van productiepartners in de Verenigde Staten en Europa maakt Norck CNC-gedraaide onderdelen in aluminium, staal, roestvast staal, messing, titanium en technische kunststoffen. De engineers van Norck beoordelen elke tekening vóór de productie, zodat u een maakbaar ontwerp, haalbare toleranties en een duidelijke offerte krijgt.
| Onderwerp | Details |
|---|---|
| Proces | Een werkstuk draait rond op een draaibank terwijl een snijgereedschap materiaal verwijdert |
| Ideaal voor | Ronde, cilindrische en conische onderdelen: assen, pennen, bussen, afstandhouders, onderdelen met schroefdraad |
| Materialen | Aluminium, staal, roestvast staal, messing, titanium, technische kunststoffen |
| Aantallen | Van losse prototypes tot productie in grote series |
| Standaardtolerantie | Volgens ISO 2768-mK, tenzij de tekening iets anders aangeeft |
| Nauwe tolerantie | ±0,005–0,01 mm op kritische diameters |
| Productie | Partnernetwerk in de Verenigde Staten en Europa |
| Engineering | DFM-beoordeling, materiaalkeuze en tolerantieanalyse bij elke order |
Precisieproductie waarop ingenieurs en onderzoekers bij Fortune 500-bedrijven vertrouwenProductie-ervaring waarop toonaangevende wereldwijde bedrijven vertrouwen.
| Type onderdeel | Typische kenmerken |
|---|---|
| Assen en wielassen | Trappen, groeven, spiebanen, schroefdraad, geslepen lagerzittingen |
| Bussen en hulzen | Precisieboringen, perspassingen, flenzen |
| Pennen en afstandhouders | Kleine diameters, afschuiningen, grote aantallen |
| Onderdelen met schroefdraad en fittingen | Binnen- en buitendraad (metrisch, UNC/UNF, NPT) |
| Mondstukken en connectoren | Dwarsgaten, vlakken en sleuven, gemaakt met aangedreven gereedschap |
| Rollen, poelies en naven | Concentrische diameters, kartels, spiebanen |
Het Norck-netwerk draait onderdelen op CNC-draaibanken en draai-freescentra met aangedreven gereedschap, van kleine, slanke pennen tot grote assen.
| Mogelijkheid | Specificatie |
|---|---|
| Standaardtolerantie | Volgens ISO 2768-mK, tenzij de tekening iets anders aangeeft |
| Nauwe tolerantie | ±0,005–0,01 mm op kritische diameters |
| Oppervlakteafwerking | Tot Ra 1,6 µm na het draaien; geslepen afwerking op aanvraag |
| Nabewerkingen | Aangedreven gereedschap (vlakken, dwarsgaten, sleuven), draadsnijden, draadtappen, kartelen, insteken, graveren, slijpen |

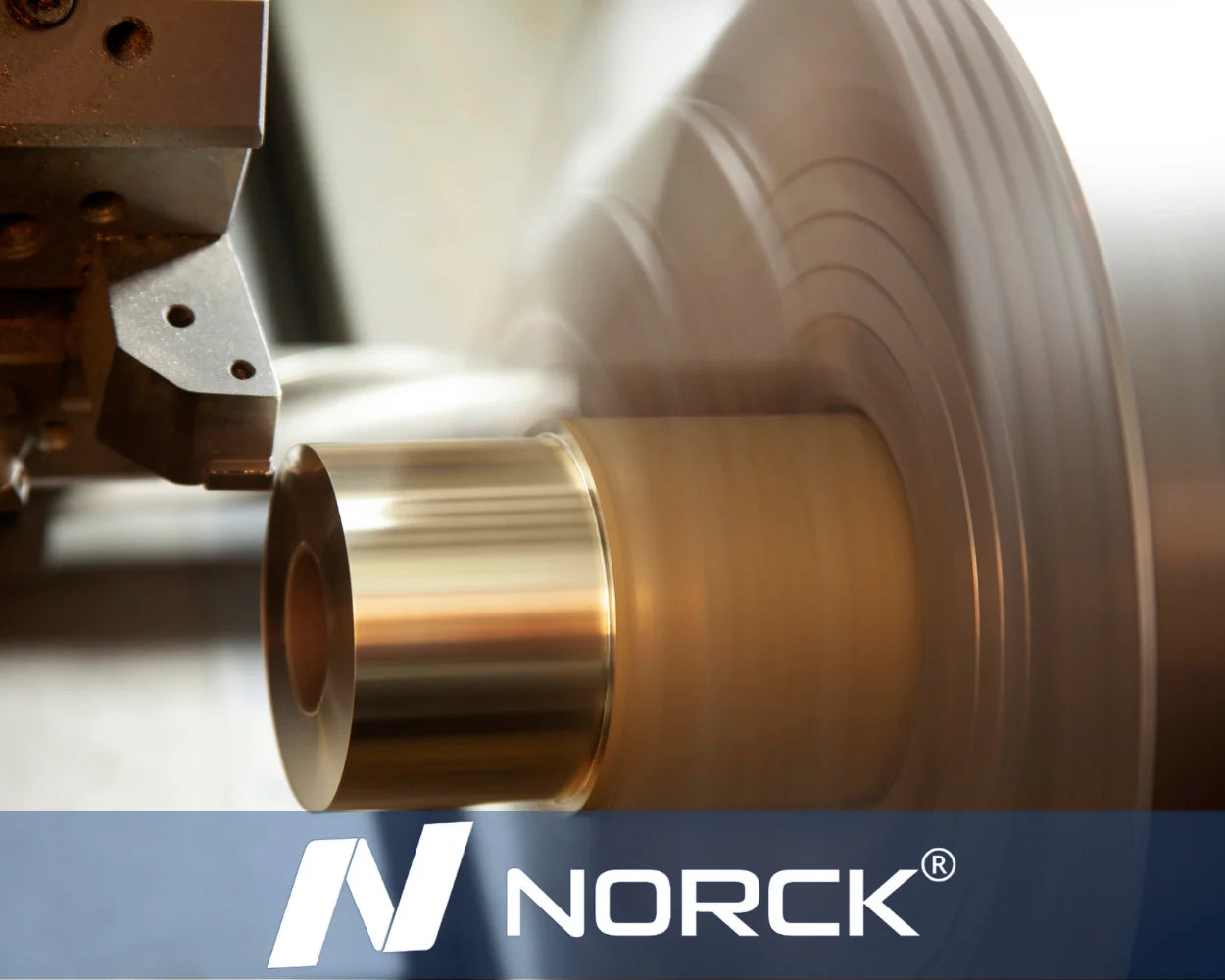

CNC-draaien is een verspaningsproces waarbij een computergestuurde draaibank een werkstuk met hoge snelheid laat roteren, terwijl een snijgereedschap materiaal verwijdert om het onderdeel te vormen. Het wordt gebruikt voor ronde, cilindrische en conische vormen en is de snelste en voordeligste manier om ronde onderdelen in herhaalbare kwaliteit te maken.

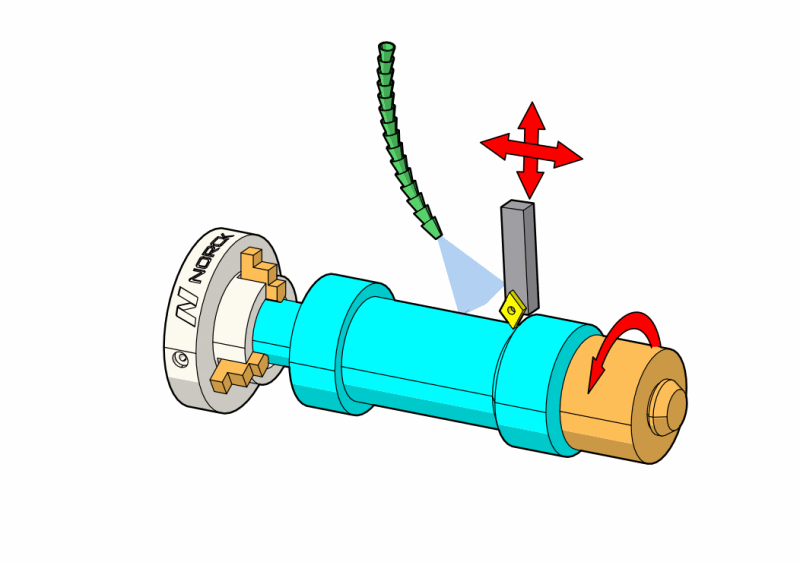

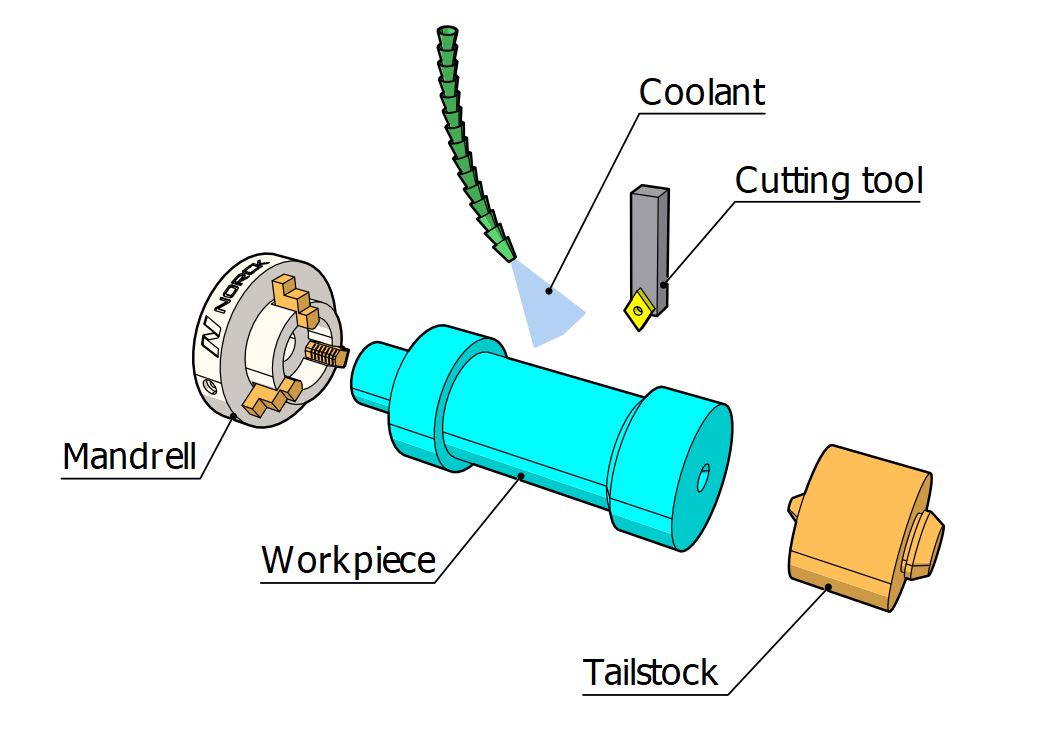

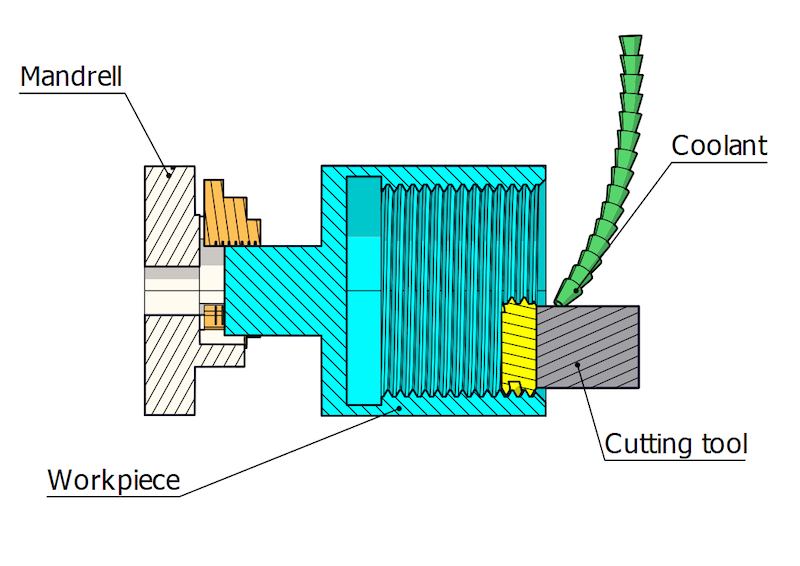

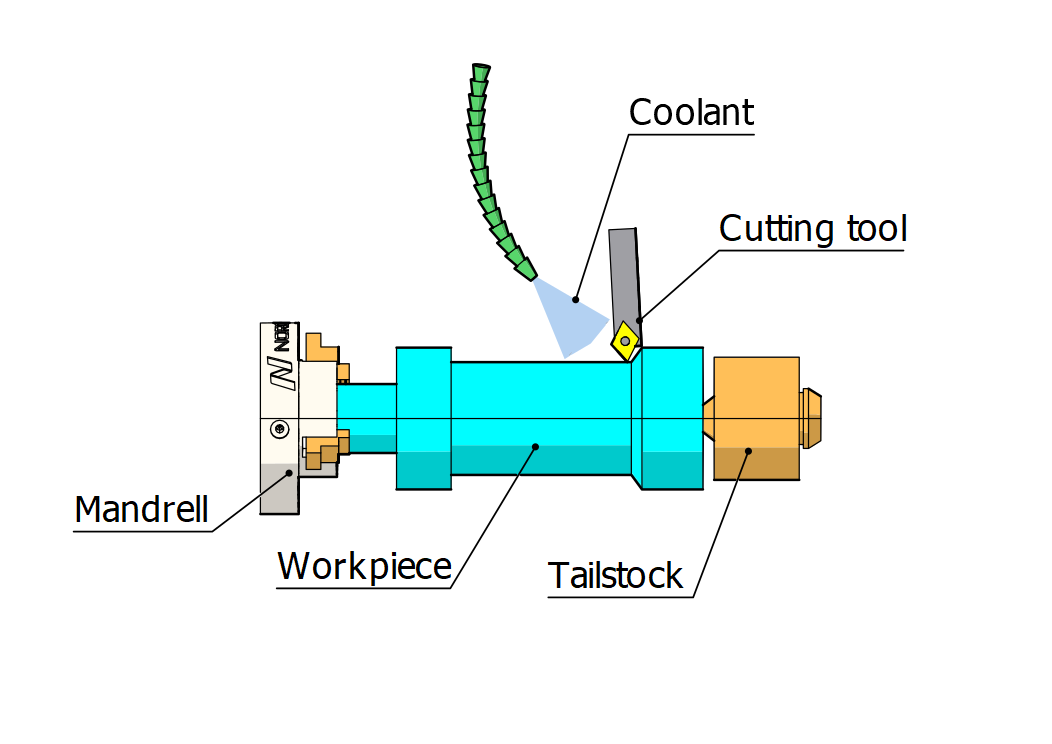

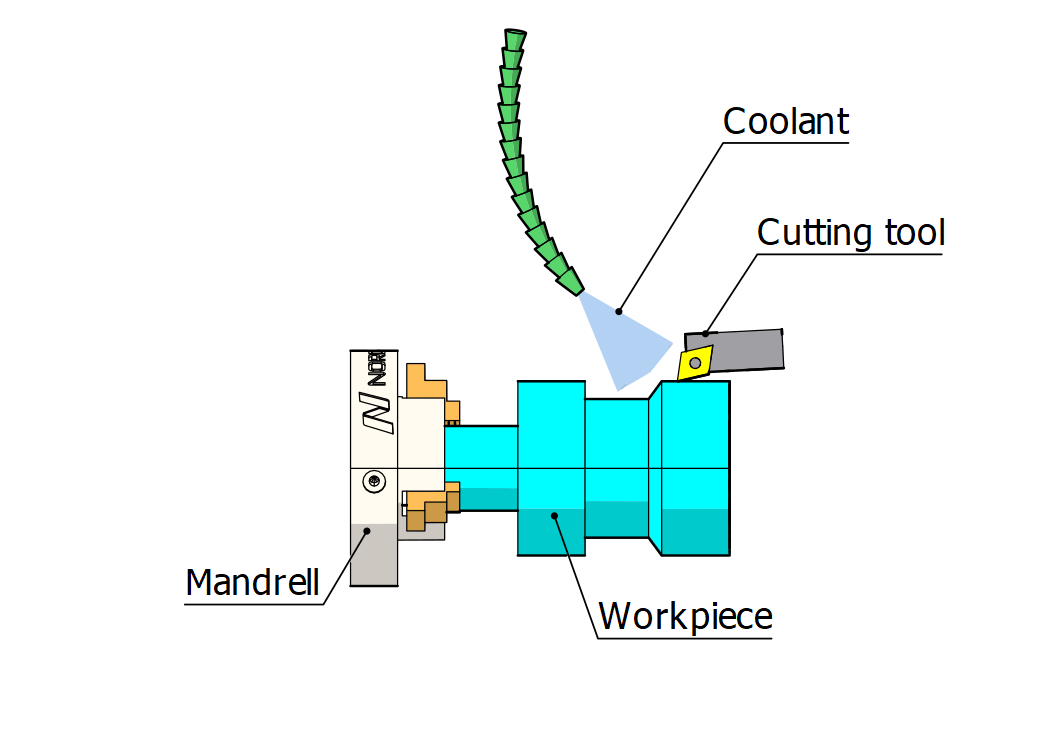

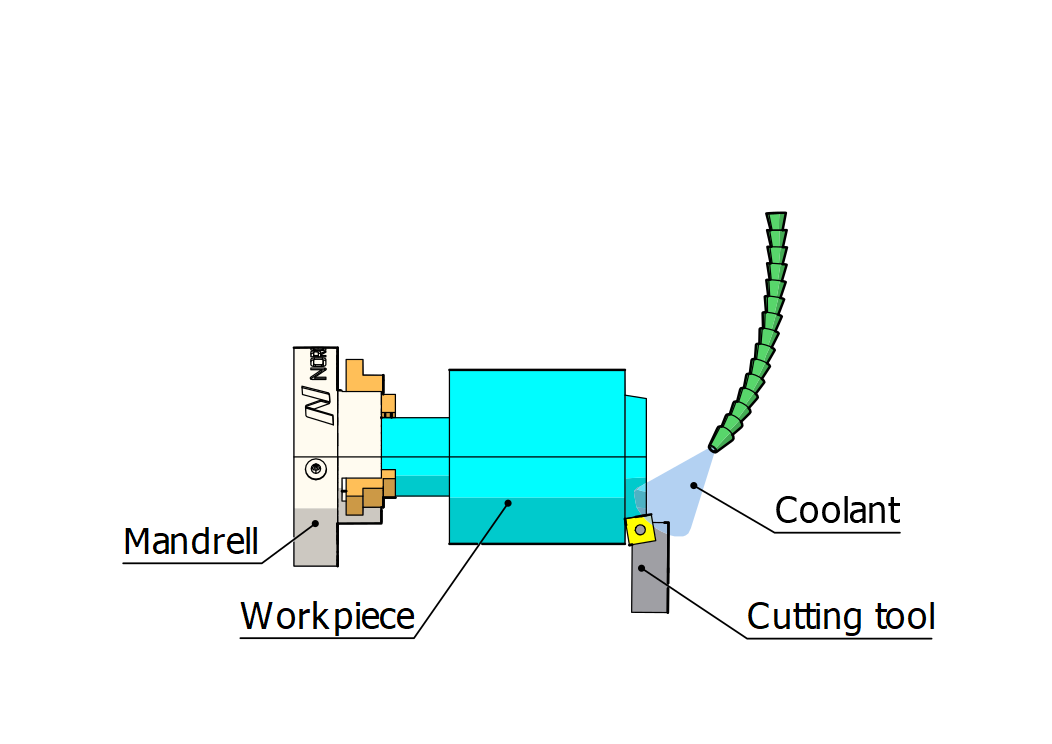

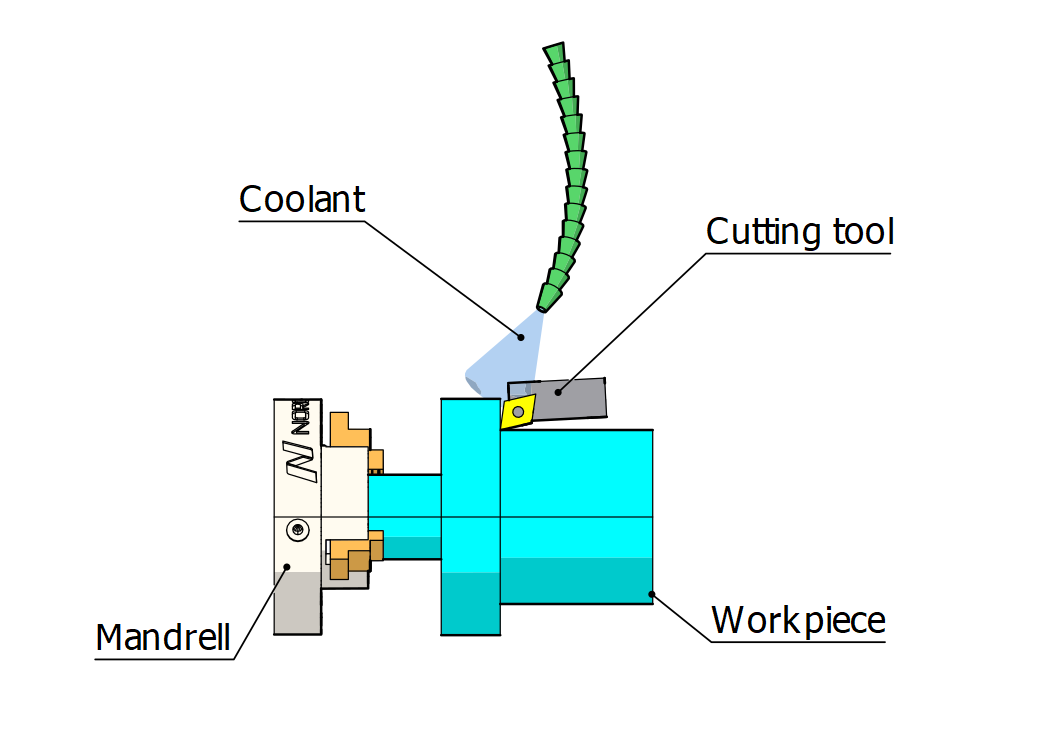

Veelvoorkomende bewerkingen: vlakdraaien, langsdraaien, vormdraaien en conisch draaien, insteken en afsteken, uitdraaien, boren, draadtappen, kamerverzinken, verzinken en draadsnijden. Lange werkstukken worden ondersteund door bijvoorbeeld een losse kop of een bril, zodat ze tijdens het verspanen niet doorbuigen.
Bij CNC-draaien roteert het werkstuk terwijl een stilstaand gereedschap het bewerkt. Dat past bij ronde, symmetrische onderdelen. Bij CNC-frezen roteert het gereedschap terwijl het werkstuk vast blijft staan; dat past bij vlakke zijden, kamers en complexe vormen. Bekijk de diensten van Norck voor CNC-frezen.
Veel onderdelen vragen om beide: een ronde as met een vlak, een sleuf of een dwarsgat. Op draai-freescentra bewerkt aangedreven gereedschap deze kenmerken in dezelfde opspanning als het draaien. Dat betekent minder opspanningen, een betere nauwkeurigheid tussen de kenmerken en een lagere prijs.
CNC-draaien
Draai-freesbewerking
CNC-frezen
| Uw onderdeel | Beste proces |
|---|---|
| Rond, symmetrisch (assen, pennen, bussen) | CNC-draaien |
| Rond met vlakken, sleuven of dwarsgaten | Draai-freesbewerking (CNC-frezen en -draaien in één opspanning) |
| Grotendeels vlak of kastvormig | CNC-frezen |
| Materiaal | Kwaliteiten | Typische draaidelen |
|---|---|---|
| Aluminium | 6061, 6082, 7075 | Afstandhouders, behuizingen, lichte assen |
| Roestvast staal | 303, 304, 316L, 17-4 PH | Pennen voor medische instrumenten, levensmiddelengeschikte fittingen, maritieme onderdelen |
| Koolstofstaal en gelegeerd staal | 1018, 1045, 4140 | Assen, wielassen, pennen, hydraulische onderdelen |
| Messing | C360 | Fittingen, kleppen, elektrische connectoren |
| Titanium | Grade 2, Grade 5 | Bevestigingsmiddelen voor de lucht- en ruimtevaart, componenten voor medische instrumenten |
| Kunststoffen | Delrin (POM), PEEK, nylon, PTFE | Bussen, isolatoren, wrijvingsarme onderdelen |
CNC-draaien is een proces waarbij een computergestuurde draaibank het werkstuk laat roteren terwijl een snijgereedschap materiaal verwijdert. Kies ervoor als uw onderdeel rond, cilindrisch of conisch is, zoals een as, pen, bus of fitting met schroefdraad. Voor vlakke of kastvormige onderdelen is CNC-frezen meestal geschikter.
Ja. Upload een tekening of CAD-bestand met het materiaal en het aantal. De engineers van Norck beoordelen het op maakbaarheid en sturen u een offerte.
Let op een technische beoordeling van uw tekening, duidelijke mogelijkheden op het gebied van toleranties en oppervlakteafwerking, inspectierapporten op aanvraag, een erkend kwaliteitssysteem zoals ISO 9001 en de mogelijkheid om op te schalen van prototypes naar productie. Vraag wat in eigen huis wordt gemaakt en wat door partners.
De standaardtolerantie is gebaseerd op ISO 2768-mK. Kritische diameters kunnen tot op ±0,005–0,01 mm nauwkeurig worden gedraaid, en met slijpen zijn nog nauwere passingen haalbaar.
De prijs hangt af van het materiaal, de diameter en lengte, het aantal kenmerken, de toleranties en het aantal stuks. Ronde onderdelen zijn meestal goedkoper te draaien dan te frezen, en de prijs per onderdeel daalt naarmate het aantal stijgt.
Ja. Norck produceert draaidelen van losse prototypes tot tienduizenden stuks, op CNC-draaibanken die zijn ingericht voor grote series.
CNC-draaien is het proces. Een CNC-draaibank voor metaal is de machine die het uitvoert.
Vraag een offerte aan voor CNC-gedraaide onderdelen. Upload uw tekening met materiaal en aantal. De engineers van Norck beoordelen deze en sturen u een offerte.
